一．概述

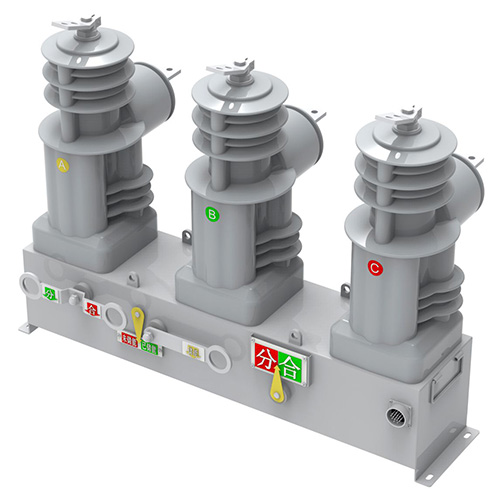

ZW32-12F/630型一二次深度融合成套柱上断路器采用弹簧操作机构驱动的三极联动结构，每相极柱集成真空灭弧室、电压电流传感器、取电电容，实现线路开合、电压电流检测、电能取电等功能。满足配网自动化、小型化、智能化发展要求。 具有结构紧凑、重量轻、免维护等优点。进出线两端都配置电压传感器和电容取电，除做分界断路器外，还可做分段、联络断路器使用。

● 采用三极联动结构，三相固封极柱共一个底座和一个操作机构。

● 极柱采用环氧树脂+包胶工艺，抗紫外线、防碰撞、免维护。

● 极柱集成真空灭弧窒、电压电流传感器、取电电容，具有结构紧凑、体积小、重量轻、免维护等优点。

● 电压传感器采用电容分压+隔离结构，准确、安全、抗干扰。

● 电流传感器采用低功耗、低温飘铁芯线圈，准确、安全、抗干扰。

● 电容取电功能替代传统的 PT取电，体积小、重量轻、功耗小，避免铁磁饱和和铁磁谐振。

● 每相绝缘极柱进出线两端都可装 1 组 EVT 和电容取电，满足分界、分段、联络断路器要求。

● 操作机构选用最可靠的弹簧操动机构操作， 动作可靠、机械寿命长。

● 断路器采用全密封结构，有防潮、防凝露性能,可用于高温潮湿地区使用。

3.1. GB1984-2003 高压交流断路器

3.2. GB/T11022-1999高压开关设备和控制设备标准的共用技术要求

3.3.JBT11203-2011 高压交流真空开关设备用固封极柱标准

3.4.TCES018-2018配电网10kV及20kV交流传感器技术条件

额定值

  额定电压：12kV

  额定频率：50Hz

  额定电流：630A

绝缘水平

  额定电压因素：1.2（连续），1.9（8小时）

  1min 工频耐压，干试：42kV/48kV（断口）

  1min 工频耐压，湿试：34kV

  局部放电：≤20pC（14.4kV）

  雷电冲击耐压（峰值）：75/85kV

  绝缘电阻：≥1000MΩ

载流能力

  每相回路电阻：≤80µΩ

  连续热电流（温升小于50k）：1.1InA

  短时耐受电流：20kA（4s）

  额定峰值耐受电流：50kA

开断能力

  额定短路开断电流：20kA

  额定短路关合电流（峰值）：50kA

  额定操作顺序：C-0.3s-CO-180s-CO

  电寿命（额定短路电流开断次数）：30次

  机械寿命：10000次

断路器机械参数

  触头开距：9±1mm

  触头超程：2mm

  平均合闸速度：0.6±0.2m/s

  平均分闸速度：1.1±0.2m/s

  合闸弹跳时间：≤2ms

三相不同期：≤1ms

  合闸时间：≤45ms

  分闸时间：≤40ms

弹簧操作机构

  储能电机额定电压：DC24V

  储能电机额定功率：70W

  额定操作电压：DC24V

电压传感器部分性能指标

  温度范围：-40℃～+70℃

  额度频率：50Hz

  额定一次电压：10/√3kV

  额定一次电压：相序：3.25/√3V，零序：6.5/3V

  基本准确度：0.5/3P

  额度负载：综合阻抗1MΩ

  准确度与频率关系：

　　0.5级或1级(频率的变化范围49.5～50.5Hz）

　　3P(频率的变化范围48～51Hz)

  绝缘电阻：1000MΩ

电流传感器部分性能指标

  温度范围：-40℃～+70℃

  额度频率：50Hz

  额定一次电流：相序600A, 零序20A

  额定二次电压：相序1V，零序0.2V

  基本准确度：相序0.5S/5P10、零序1S/10P10

  综合阻抗：20kΩ

  额定连续热电流：720A

  额定短时热电流：20kA/3s

  额定动稳电流：50kA
