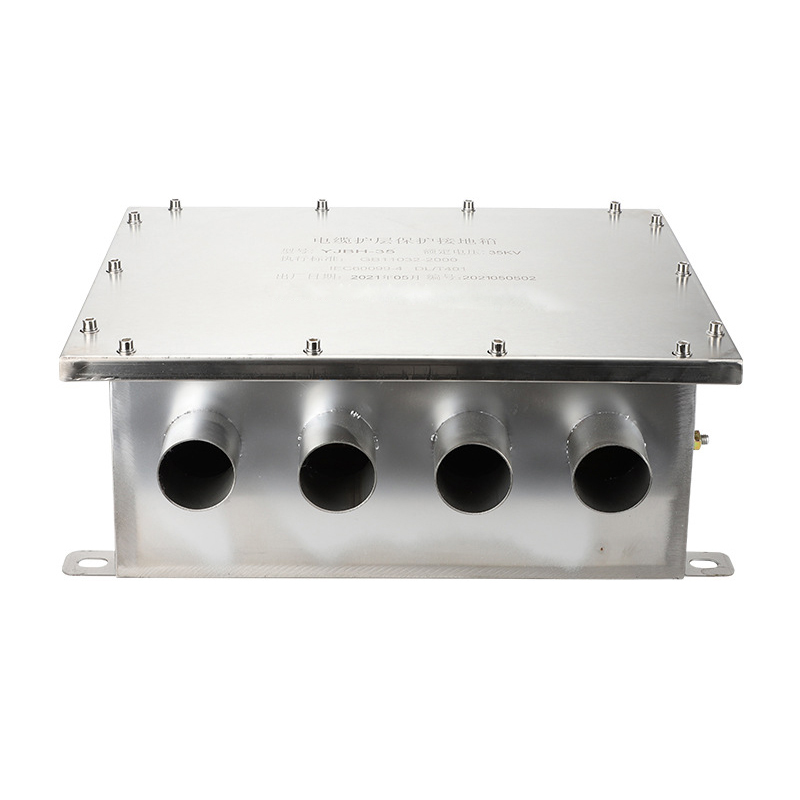

三相直接接地 三相保护接地 三相交叉互连接地

一、概述


适用于电缆护层保护接地箱、直接接地箱、交叉互联箱、护层绝缘监视箱的设计、制造、使用的技术要求。

二、执行标准


GB11032-2000、IEC6009-4、DL/T401-2002。

三、使用范围


系统额定电压:10KV-220KV;
电缆标称截面:25-630mm2
额定频率:50HZ
保护接地箱、直接接地箱、交叉互联箱、护层绝缘监视箱视为三相共体,单相请注明。

四、安装方式


挂壁式、地埋式、支架式、落地式、暗装(嵌入式)等。

五、箱体使用材料


不锈钢304。

六、箱体使用环境


温度:-25~40℃;
海拔:3000米以下,大于3000米请说明;
防护等级:1P65。

七、安装工艺


1、剥去电缆绝缘层,使裸露的导线长短与接线端子孔的长短相符。
2、清理箱内物件。
3、将箱体内接线端子拆下来,然后把剥切好的接地电缆和接线端子压接好,再将接线端子穿进箱体进线口,用螺丝固定好接线端子。
4、固定好第一根电缆后再穿第二根电缆,重复3的操作,直至四根电缆全部固定好。
5、在出线管与电缆之间填好橡皮条,将电缆固定在出线管中间。
6、用防水胶带将出线管口密封。
7、在出线管上缩好热缩管。
8、用橡胶绝缘带密封热缩管两个端口。
9、在防水带上包覆PVC胶带,半搭盖包二层。
10、清理箱内物件。
11、装好密封垫及箱盖,注意螺丝不能一下拧紧,要分三次紧三圈拧紧。否则会引起箱盖变形。
