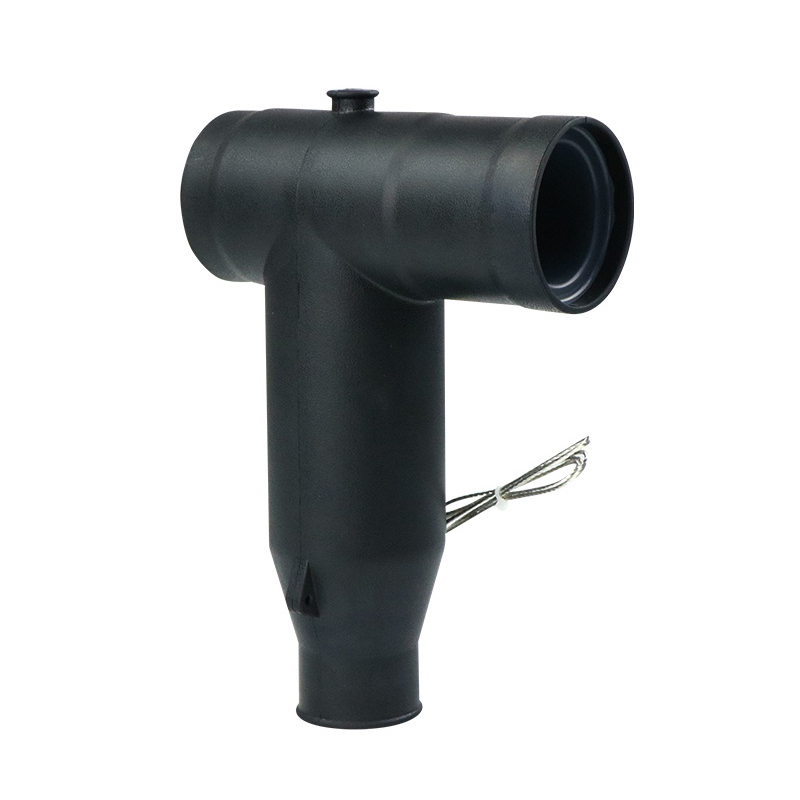

JB K-12 630 欧式前插拔头
应用
通过630A预制式接头实现单相或三相绝缘电缆电缆特性和变压器、开关柜、分支箱等其他设备的连接。
适用于户内和户外安装。
最高系统电压12kV
持续额定电流630A（900A过载可持续8小时）
电缆特性
聚合物绝缘（XLPE、ERP等）
铜或铝导体
具有半导电或金属屏蔽
导体尺寸：12kV 25-400mm2
性能
当与适合的套管或插头配合时，提供全屏蔽和全密封可分离连接；
可长期在水下和其他恶劣的条件下运行；
内置式电容测试点用以测定线路带电状态，须与带电显示器配合使用；
无最小相间安全距离要求；
安装可以是垂直、水平或任意角度。
安装
无需任何特殊工具，包带或填充；
电缆接头安装到相关部件后立即通电运行；
提供常规的装配件及安装说明书。
（特殊要求请与我司联系）】
L12kV电缆型号配置表
|
产品型号 |
多股线芯绞成同心的电缆截面积（mm2） |
电缆绝缘层外径（mm） |
电缆型号 |
对应代号 |
|
WA JB-12/630-25 |
25 |
16.6 |
8.7/15 |
A |
|
WA JB-12/630-35 |
35 |
17.6 |
8.7/15 |
A |
|
WA JB-12/630-50 |
50 |
19 |
8.7/15 |
A |
|
WA JB-12/630-70 |
70 |
20.6 |
8.7/15 |
B |
|
WA JB-12/630-95 |
95 |
22.2 |
8.7/15 |
B |
|
WA JB-12/630-120 |
120 |
23.6 |
8.7/15 |
B |
|
WA JB-12/630-150 |
150 |
25.2 |
8.7/15 |
C |
|
WA JB-12/630-185 |
185 |
26.7 |
8.7/15 |
C |
|
WA JB-12/630-240 |
240 |
29 |
8.7/15 |
D |
|
WA JB-12/630-300 |
300 |
31.2 |
8.7/15 |
D |
|
WA JB-12/630-400 |
400 |
34.4 |
8.7/15 |
E |
|
WA JB-12/630-500 |
500 |
37.2 |
8.7/15 |
F |
