DFW-24

产品概述

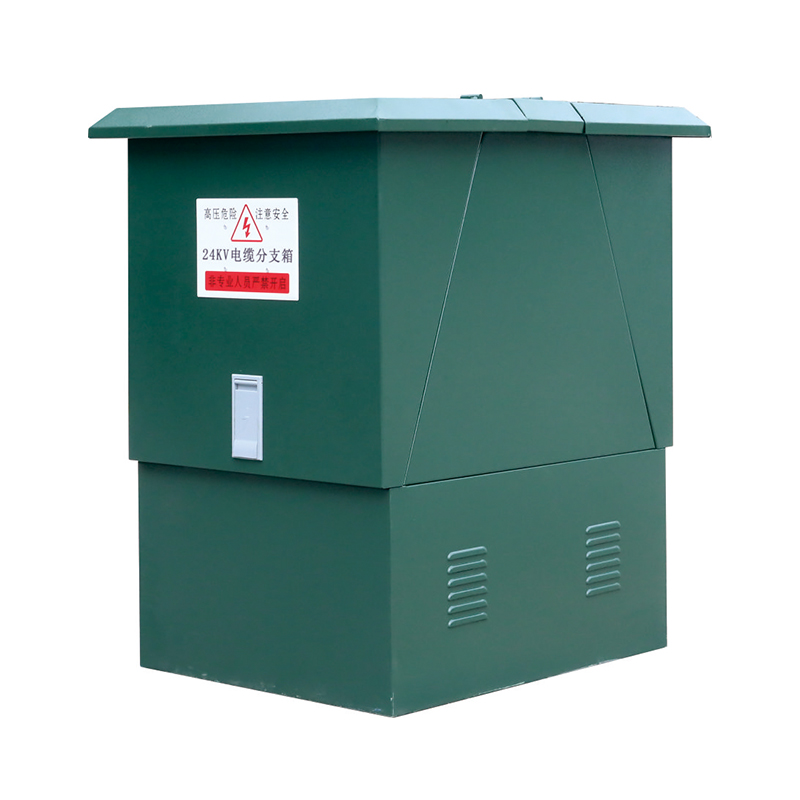

  DFW-24型户外高压箱式配电站(电缆分接箱)适用于24kV及以下配电网络作为电能的转移、分配及线路和设备保护之用。主要由24KV开关设备、24KV电器元件、24KV电缆附件及二次元件和户外箱体构成。


户外箱壳体简介


1.户外箱外壳防护等级为IP33,适应户外运行环境;

2.户外箱由箱体和底座两部分组成,可拆卸,便于开关设备的安装及检修;

3.箱体采用2mm厚度优质不锈钢钢板焊接而成。不但具有良好的抗腐蚀能力,还具有较强的抗震、抗外力撞击、隔热、隔湿、隔噪声、防雨雪等功能;

4.底座采用了3mm厚度优质不锈钢板折弯、焊接而成,具有良好的抗腐蚀能力和结构强度;

5.底座有底脚螺钉安装和接地装置;

6.底板上电缆进口可安装电缆夹和密封式电缆套,防上电流沟内潮气进入箱体;

7.户外箱设有上下通风孔,形成自下而上的空气对流,利于箱内开关设备散热降温;

8.箱体4侧均有大门,大门开启时有定位装置,以方便施工人员进行检修;

9.箱体门锁盒为防雨式结构、可供用户加挂锁具;

10.户外箱壳体进行喷涂处理,有多种颜色供用户选择;1)浅灰色   2)银灰色  3)浅驼色   4)驼色,如用户选择其他颜色,可在订货时提出;

11.户外箱底座有可抽出式起吊棒,吊装移位方便;

12.用户也可选择玻纤水泥材料户外箱,这种户外箱具有耐热、阻燃、防潮、耐腐蚀、防凝露、外形美观可与周边环境协调等优点,用户可在订货时说明。


产品特点


1.独立式成套供货

2.标准模块化配置

3.供货迅速

4.建站费用降低

5.占地面积减少

6.可置于负荷中心

7.安装方便、移位灵活

8.免维护


使用环境


环境温度:最高+40℃(可选+45℃至+55℃),最低-10℃(可选-25℃),平均温度不超过35℃

海拔高度≤1000m

污秽等级不得超过GB/T5582中的Ⅱ级

风速不超过34m/s

日相对湿度平均值不超过95%


技术参数



项目

单位

参数

额定电压

kV

24

额定雷电冲击耐受电压

相间/对地

kV

125

断口

145

1min工频耐受电压

相间/对地

kV

65

断口

79

额定频率

Hz

50

额定电流

主母线

A

630/1250

分支母线

630

额定短时耐受电流

主回路

kA/s

20/3

接地回路

20/2

额定峰值耐受电流

kA

50

防护等级

IP33

机械寿命

5000(负荷开关),10000(断路器),2000(接地开关)
