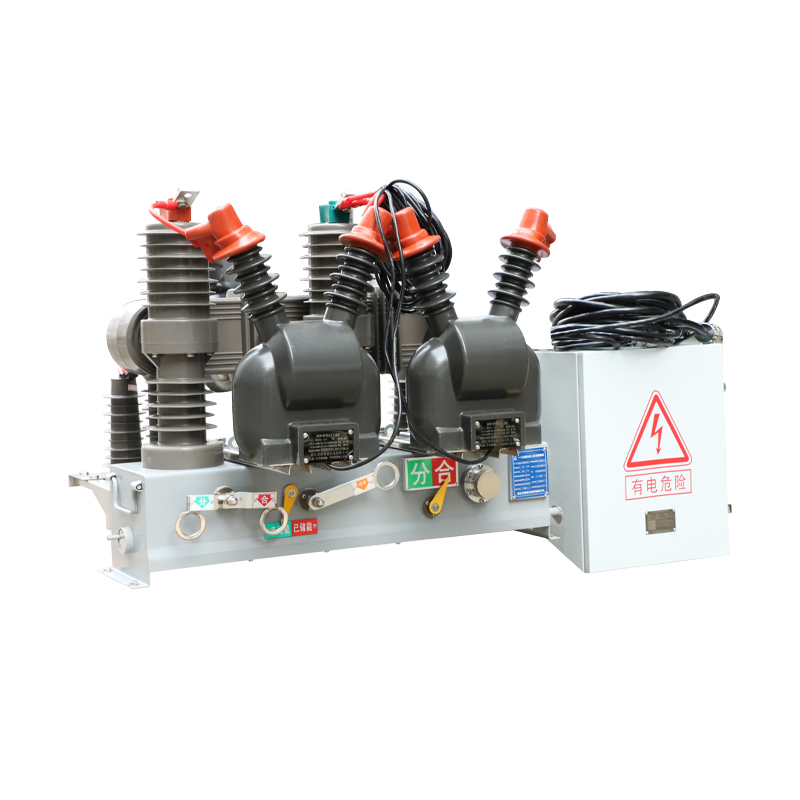

ZW32-12系列一二次融合成套柱上断路器
一、产品简述：
ZW32-12系列一二次融合成套柱上断路器是我公司响应国网一二次融合成套柱上开关入网新要求而开发的新一代产品，开关配置完全符合国网一二次融合成套要求，便于国网统一采购，批量化生产。开关结构紧凑，布局合理，功能齐全，各项指标均符合国网一二次融合要求；采用统一参数的保护CT、零序CT和零序电压传感器，具有测量范围宽，测量精度高，可靠性高的特点，模拟量齐全便于到准确判定线路各种故障。
ZW32-12开关本体为支柱式，采用固体密封真空灭弧室，硅橡胶包封（作为绝缘及缓冲），体积小，封装在环氧树脂绝缘筒内，抗凝露性能优良，工作寿命长，性能可靠。其弹簧操动机构进行了小型化及性能优化设计，动作可靠性远高于国内传统的弹簧机构。符合环保要求：无油和SF6气体，防污等级高，美观，轻便，易于运输。外置1组EVT、ECT（三相电压、电流，零序电压、电流，用于测量，计量，保护）。
二、执行标准：
三、使用条件：
四、主要技术参数如下：
|
项目 |
参数 |
||
|
额定电压 |
12kV |
||
|
额定频率 |
50Hz |
||
|
额定电流 |
630A |
||
|
额定短时耐受电流 |
20kA |
||
|
额定短时耐受电流通流时间 |
4s |
||
|
额定短时耐受电流（峰值） |
20kA |
||
|
额定短路关合电流（峰值） |
63kA |
||
|
额定电缆充电电流 |
25A |
||
|
额定短路开断电流 |
20kA |
||
|
额定操作顺序 |
分-0.3s-合分-180s-合分 |
||
|
断口绝缘水平 |
工频（干试） |
48kV |
|
|
雷电冲击试验电压（峰值） |
85kV |
||
|
对地及相间绝缘水平 |
工频 |
干式 |
42kV |
|
湿式 |
34kV |
||
|
雷电冲击试验电压（峰值） |
75kV |
||
|
额定机械稳定性次数 |
断路器 |
10000次（M2级） |
|
|
额定合/分闸操作电压（V） |
DC24V |
||
|
总重量 |
150kg |
||
|
外形尺寸（长×宽×高） |
|||
|
合闸时间 |
20~60ms |
||
|
分闸时间 |
18~45ms |
||
|
合闸不同期（ms） |
≤2 |
||
|
分闸不同期（ms） |
≤2 |
||
|
合闸平均速度（m/s） |
0.4~0.8 |
||
|
分闸平均速度（m/s） |
0.8~1.2 |
||
|
触头开距（mm） |
9±1 |
||
|
触头超行程（mm） |
2±0.5 |
||
|
触头合闸弹跳时间（ms） |
≤2 |
||
储能电机功率不大于40W，储能和操作电压DC24V，便于加装后备电源。
五、结构特点：
1、断路器本体
断路器由真空灭弧室、操动机构及支撑部件等组成，采用了三相支柱式的全封闭结构。
2、操作机构及工作原理
1）断路器可采用电动操作机构。
2）工作原理
断路器由操作机构操纵，带动输出拐臂及三相传动杆，使开关合闸。断路器合闸后，拉动手动分闸拉环或给分闸线圈施加电压，传动杆在分闸弹簧的带动下，使断路器分闸。
开关在运行中，当线路电流超过设定值时，过流线圈动作，使分闸半轴转动，使断路器分闸，从而达到保护线路及设备的作用。
3配套的航空插座：
开关本体单元配置1只37芯航空插座。
|
1 |
CN- |
储能- |
14 |
27 |
||
|
2 |
CN+ |
储能+ |
15 |
QY |
低气压闭锁 |
28 |
|
3 |
HZ- |
合闸输出- |
16 |
QYCOM |
低气压闭锁 |
29 |
|
4 |
HZ+ |
合闸输出+ |
17 |
30 |
||
|
5 |
FZ- |
分闸输出- |
18 |
31 |
||
|
6 |
FZ+ |
分闸输出+ |
19 |
YXCOM |
遥信公共端 |
32 |
|
7 |
Ia |
A相电流 |
20 |
HW |
合位 |
33 |
|
8 |
Ib |
B相电流 |
21 |
FW |
分位 |
34 |
|
9 |
Ic |
C相电流 |
22 |
WCN |
未储能位 |
35 |
|
10 |
In |
相电流公共 |
23 |
36 |
||
|
11 |
I0 |
零序电流 |
24 |
37 |
||
|
12 |
I0com |
零序电流公共 |
25 |
UO+ |
零序电压+ |
|
|
13 |
|
|
26 |
UO- |
零序电压- |
|
YD41系列航空接插件产品规格书
１、产品主要性能指标：
相对湿度：95%（25℃时）
密封性：IP67（配合适电缆接线后）
插座气密性：0.2MPa气压不漏气，可以按客户要求达到0.3或0.4MPa
振动：10~2000Hz，147m/s2，瞬断≤1us
冲击：490m/s2，瞬断≤1us
机械寿命：1000次
绝缘电阻：常态下2500MΩ
接触电阻：≤2mΩ
额定电压：500V（AC），工频耐压：2500V/1min（AC，50Hz）
额定电流：
|
接触件直径 |
Φ2 |
Φ4 |
|
额定电流（A） |
20 |
75 |

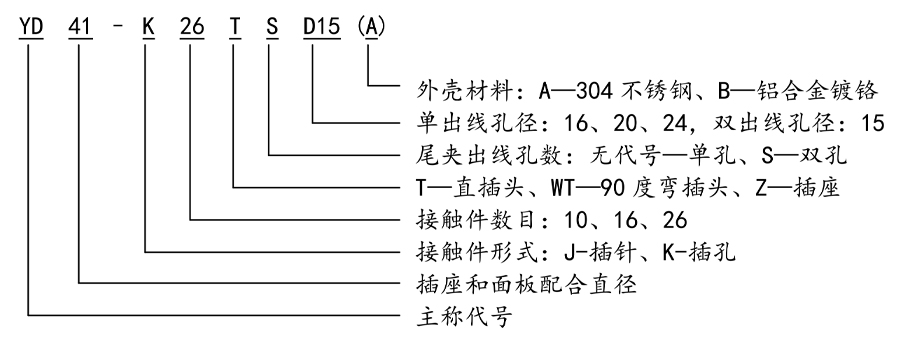

２、型号及含义：

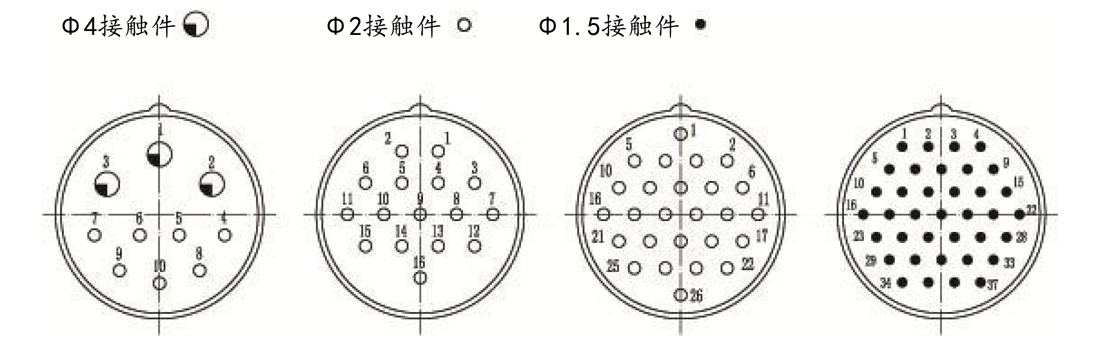

３、接触件数目及排列

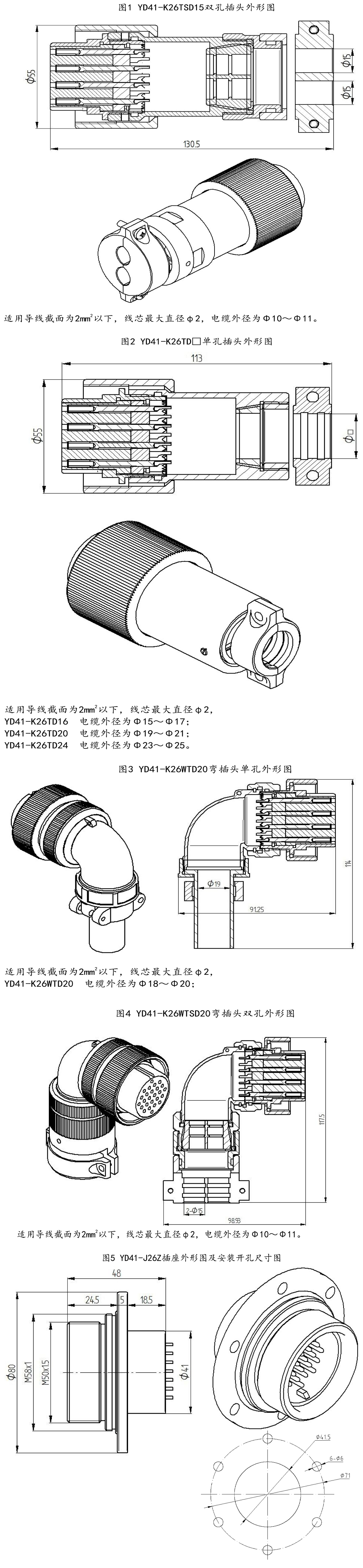

４、外形尺寸图
六、真空断路器外形及安装尺寸

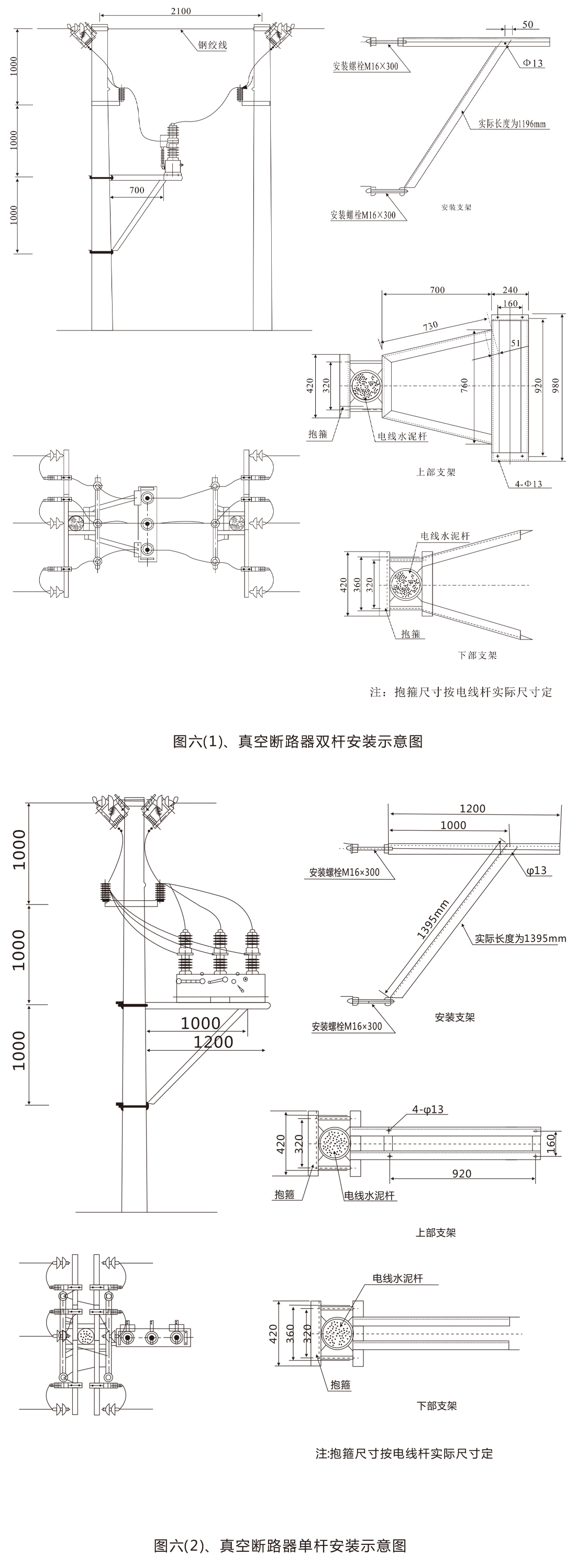

七、户外真空断路器安装示意图
八、维护
8.1产品运行一定时期后，对开关套管进行清洗：
8.2从出厂时起2年之内，因产品制造质量不合格或漏气，制造厂负责调换或修理（主要在各地维修点或维修中心进行）。
九、运输、验收及保管
本产品必须包装后运输。在运输或吊装时，不允许有强烈震动，不允许倒置、翻滚。
9.2验收
验收应按下列程序进行：
9.2.1在户内开箱，按装箱清单检查随机文件是否齐全：
9.2.2小心取出开关，从外表观察产品是否有碰伤痕迹，特别注意瓷套是否撞裂；
9.2.3观察表压是否在0.35MPa（20℃时）（按用户要求安装压力表时）：
9.2.4对开关试操作5次，应无拒合和拒分等现象。
9.2.5有条件时，可检测一下回路电阻值（应小于130μΩ）。
9.3存放
本产品应存放在室内不易被碰撞和通风良好的地方。
十、随机文件
|
安装使用说明书 |
一份 |
|
合格证 |
一份 |
|
接线原理图 |
一份 |
|
产品出厂检验报告 |
一份 |
十一、定货须知
11.1请按所需确定产品的型号、名称、数量、额定电流、操作电源的类别、操作电压等。
11.2根据用户要求可提供：
（a）端子出线或电缆出线；
（b）瓷质套管和有机绝缘子套管；
（c）母线连接的专用夹具；
（d）吊座式安装架。
